เกตเวย์

ผลิตภัณฑ์นี้รองรับฟังก์ชันตัวแปลงจาก มอด์บัส ราชวิทยาลัยจุฬาภรณ์ เป็น โปรฟิบัส พีเอ และสามารถรองรับอุปกรณ์หลายตัวที่มีโปรโตคอล มอด์บัส ราชวิทยาลัยจุฬาภรณ์ ไปยังเครือข่าย โปรฟิบัส พีเอ
G0307 มอด์บัส ถึงเกตเวย์ พีเอ
1.โปรโตคอล มอด์บัส-ราชวิทยาลัยจุฬาภรณ์ ถึงโปรโตคอล พีเอ
2.รองรับข้อกำหนด PA3.02
3. รองรับบล็อคฟังก์ชันมาตรฐาน AI, เอโอ, ดีไอ, ทำ
4. รองรับอุปกรณ์ มอด์บัส สูงสุดสี่เครื่อง

G0310 มอดูบัส ถึงเกตเวย์ ฮาร์ท
1. โปรโตคอล มอด์บัส-ราชวิทยาลัยจุฬาภรณ์ ถึงโปรโตคอล ฮาร์ท
2. รองรับตัวแปรอุปกรณ์ 6 ตัวและตัวแปรไดนามิก 4 ตัว
3. รองรับการกำหนดค่าแบบไดนามิกของพารามิเตอร์การสื่อสาร มอด์บัส
4. รองรับโหมดมัลติพอยต์ ฮาร์ท
5. รองรับเครื่องสื่อสาร เทร็กซ์ 375/475

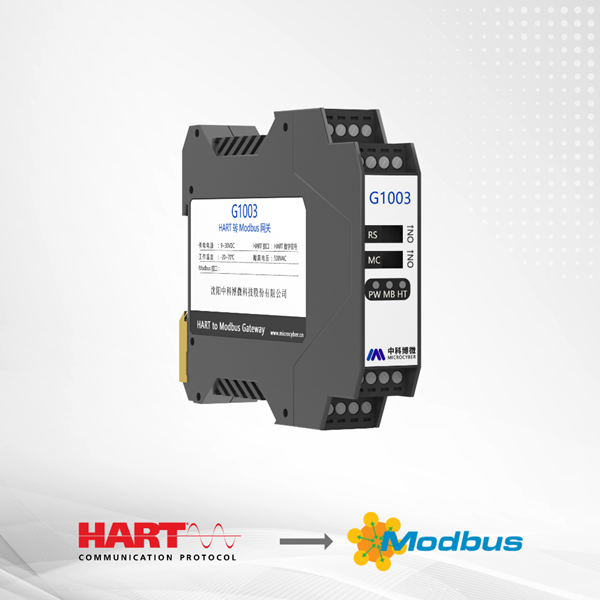

G1003 ฟิลด์บัส ฮาร์ท ถึงเกตเวย์ มอด์บัส
1. โปรโตคอล ฮาร์ท ถึงโปรโตคอล มอด์บัส-ราชวิทยาลัยจุฬาภรณ์/อาสกี
2. อินเทอร์เฟซฮาร์ดแวร์ RS232/422/485
3. กำหนดค่าเป็นอุปกรณ์หลัก ฮาร์ท ตัวแรกหรืออุปกรณ์หลักตัวที่สอง
4. สามารถทำงานแบบ จุด-ถึง-จุด หรือ หลายจุด ได้
5. เชื่อมต่ออุปกรณ์สเลฟ ฮาร์ท สูงสุด 15 ตัวในโหมดการทำงานหลายจุด
6. สามารถกำหนดค่าคำสั่ง ฮาร์ท ที่รองรับทั้งหมดได้
7. รองรับโหมด ฮาร์ท ระเบิด

ผลิตภัณฑ์นี้ทำหน้าที่แปลงข้อมูลจาก มอด์บัส ราชวิทยาลัยจุฬาภรณ์ เป็น โปรฟิบัส พีเอ และสามารถใช้กับอุปกรณ์หลายเครื่องที่มีโปรโตคอล มอด์บัส ราชวิทยาลัยจุฬาภรณ์ เป็นเครือข่าย โปรฟิบัส พีเอ มอด์บัส ถึง พีเอ เกตเวย์ เป็นเอกลักษณ์เฉพาะของ ไมโครไซเบอร์
1. โปรโตคอล มอด์บัส-ราชวิทยาลัยจุฬาภรณ์ ถึงโปรโตคอล โปรฟิบัส พีเอ
2. รองรับโปรไฟล์ พีเอ 3.02
3. รองรับข้อกำหนด จีเอสดี 5.0 ​​และข้อกำหนดมาตรฐาน อีดีดี
4. รองรับบล็อคฟังก์ชันมาตรฐาน AI, เอโอ, ดีไอ, ทำ
5. รองรับอุปกรณ์ มอด์บัส สูงสุด 4 เครื่อง

มอด์บัส ถึง เอฟเอฟ เกตเวย์--G0313 เป็นอุปกรณ์เกตเวย์ของโปรโตคอล มอด์บัส และโปรโตคอล เอฟเอฟ ที่พัฒนาโดย ไมโครไซเบอร์ ในฐานะสถานีหลัก มอด์บัส G0313 มอด์บัส ถึง เอฟเอฟ เกตเวย์ จะสื่อสารกับอุปกรณ์ มอด์บัส-ราชวิทยาลัยจุฬาภรณ์ ผ่านอินเทอร์เฟซ RS485 และสามารถแปลงข้อมูลของอุปกรณ์ มอด์บัส-ราชวิทยาลัยจุฬาภรณ์ เป็นเอาต์พุตตัวแปรของอุปกรณ์ เอฟเอฟ ได้
1. โปรโตคอล มอด์บัส-ราชวิทยาลัยจุฬาภรณ์ ถึงโปรโตคอล เอฟเอฟ H1
2. ปฏิบัติตามโปรโตคอล เอฟเอฟ H1
3. รองรับฟังก์ชั่น ลิงค์มาสเตอร์
4. รองรับมาตรฐาน ดีดี
5. รองรับอุปกรณ์ มอด์บัส สูงสุด 4 เครื่อง

G1013 ฮาร์ท ถึงเกตเวย์ เอฟเอฟ
1. โปรโตคอล ฮาร์ท ถึงโปรโตคอล เอฟเอฟ H1
2. รองรับโปรโตคอล ฮาร์ท 7 และเข้ากันได้แบบย้อนหลัง
3. รองรับอุปกรณ์สเลฟ ฮาร์ท สูงสุด 4 ตัว
4. รองรับฟังก์ชัน AI 4 ตัวและ พีไอดี 1 ตัว

G0310 มอดูบัส ถึงเกตเวย์ ฮาร์ท
G0310 มอด์บัส ถึง ฮาร์ท เกตเวย์ ออกแบบโดย ไมโครไซเบอร์ บริษัท เป็นอุปกรณ์เกตเวย์สำหรับโปรโตคอล มอด์บัส-ราชวิทยาลัยจุฬาภรณ์ และโปรโตคอล ฮาร์ท ในฐานะมาสเตอร์ มอด์บัส G0310 มอด์บัส ถึง ฮาร์ท เกตเวย์ จะสื่อสารกับอุปกรณ์ที่มีฟังก์ชันการสื่อสาร มอด์บัส-ราชวิทยาลัยจุฬาภรณ์ ผ่านอินเทอร์เฟซ RS485 สามารถแปลงข้อมูลอุปกรณ์เป็นเอาต์พุตตัวแปรอุปกรณ์ ฮาร์ท และยังรองรับเอาต์พุตกระแส 4~20mA อีกด้วย

G0306 คำแนะนำโดยย่อ
เกตเวย์นี้ตระหนักถึงฟังก์ชั่นการแปลงจาก มอด์บัส ราชวิทยาลัยจุฬาภรณ์ เป็น โปรฟิบัส ดีพี ทำให้มีอุปกรณ์สถานีสเลฟหลายตัวที่สอดคล้องกับการควบคุมการสื่อสาร มอด์บัส ราชวิทยาลัยจุฬาภรณ์ ในการเข้าถึงเครือข่าย โปรฟิบัส ดีพี
1. โปรโตคอล มอด์บัส-ราชวิทยาลัยจุฬาภรณ์ ถึงโปรโตคอล โปรฟิบัส ดีพี
2. อินเทอร์เฟซ ดีพี มาตรฐาน อัตราบอดปรับอัตโนมัติ รองรับสูงสุด 12Mbps
3. รองรับอินพุต/เอาต์พุตสูงสุด 244 ไบต์
4. กำหนดค่าพารามิเตอร์การสื่อสาร มอด์บัส โดย จีเอสดี
5. ฝั่ง มอด์บัส สามารถเป็นทั้งสถานีหลักและสถานีสเลฟได้

G0310 มอด์บัส ถึง ฮาร์ท เกตเวย์ ออกแบบโดย ไมโครไซเบอร์ บริษัท เป็นอุปกรณ์เกตเวย์สำหรับโปรโตคอล มอด์บัส-ราชวิทยาลัยจุฬาภรณ์ และโปรโตคอล ฮาร์ท ในฐานะมาสเตอร์ มอด์บัส G0310 มอด์บัส ถึง ฮาร์ท เกตเวย์ จะสื่อสารกับอุปกรณ์ที่มีฟังก์ชันการสื่อสาร มอด์บัส-ราชวิทยาลัยจุฬาภรณ์ ผ่านอินเทอร์เฟซ RS485 สามารถแปลงข้อมูลอุปกรณ์เป็นเอาต์พุตตัวแปรอุปกรณ์ ฮาร์ท และยังรองรับเอาต์พุตกระแส 4~20mA อีกด้วย
