G0310 Modbus to HART Gateway ซึ่งออกแบบโดย Microcyber Corporation เป็นอุปกรณ์เกตเวย์สำหรับโปรโตคอล Modbus-RTU และโปรโตคอล HART ในฐานะ Modbus master, G0310 Modbus to HART Gateway จะสื่อสารกับอุปกรณ์ที่มีฟังก์ชันการสื่อสาร Modbus-RTU ผ่านอินเทอร์เฟซ RS485 สามารถแปลงข้อมูลจากอุปกรณ์เป็นตัวแปรเอาต์พุตของอุปกรณ์ HART และยังรองรับเอาต์พุตกระแสไฟ 4~20mA อีกด้วย
1. ปฏิบัติตามมาตรฐาน HART 7.9 และโปรโตคอล Modbus-RTU
2. รองรับตัวแปรอุปกรณ์ 6 ตัว และตัวแปรไดนามิก 4 ตัว
3. ติดตั้งบนราง DIN และมีไฟล์ DD และ DTM เพื่อให้ง่ายต่อการผสานรวมเข้ากับระบบ
จี0310 คำแนะนำโดยย่อสำหรับการเชื่อมต่อ MODBUS กับ HART Gateway
G0310 Modbus to HART Gateway ซึ่งออกแบบโดย Microcyber Corporation เป็นอุปกรณ์เกตเวย์สำหรับโปรโตคอล Modbus-RTU และโปรโตคอล HART ในฐานะ Modbus master, G0310 Modbus to HART Gateway จะสื่อสารกับอุปกรณ์ที่มีฟังก์ชันการสื่อสาร Modbus-RTU ผ่านอินเทอร์เฟซ RS485 สามารถแปลงข้อมูลจากอุปกรณ์เป็นตัวแปรเอาต์พุตของอุปกรณ์ HART และยังรองรับเอาต์พุตกระแสไฟ 4~20mA อีกด้วย
G0310 เกตเวย์ MODBUS ไปยัง HARTขนาด
G0310 เกตเวย์ MODBUS ไปยัง HARTโครงสร้าง
G0310 เกตเวย์ MODBUS ไปยัง HARTพารามิเตอร์พื้นฐาน
วัตถุที่ใช้ในการวัด | อุปกรณ์ Modbus RTU แบบ Slave |
พลัง | 12～42VDC |
โปรโตคอลบัส | 2 สาย, 4～20mA+HART |
ความต้านทานโหลด | 0～1500Ω（4～20mA） |
230～1100Ω (การสื่อสาร HART) | |
แรงดันแยก | อินเทอร์เฟซ Modbus และ HART bus, 500VAC |
ช่วงอุณหภูมิ | -40℃ ถึง 85℃ |
ช่วงความอ่อนน้อมถ่อมตน | ความชื้นสัมพัทธ์ 5～95% |
เวลาเริ่มต้น | ≤5 วินาที |
เวลารีเฟรช | 0.2 วินาที |
การปรับความหน่วง | ค่าคงที่เวลา 0～32 วินาที |
G0310 เป็นเกตเวย์แบบติดตั้งบนราง DIN ที่แปลงระหว่างโปรโตคอล Modbus RTU และ HART โดยเป็นหนึ่งในเกตเวย์แปลงโปรโตคอลซีรีส์ G ของ Microcyber ซึ่งสามารถผสานรวมอุปกรณ์ Modbus ที่มีอยู่เข้ากับเครือข่ายบัส HART ได้อย่างราบรื่น
แหล่งจ่ายไฟของเกตเวย์ G0310 MODBUS to HART คือบัส HART และการสื่อสาร 485 ต้องการแหล่งจ่ายไฟภายนอก 24V แนะนำให้ใช้สาย TP ซึ่งจะช่วยเพิ่มความสามารถในการต้านทานการรบกวนทางแม่เหล็กไฟฟ้าของอุปกรณ์ แผนภาพการเชื่อมต่อเกตเวย์ G0310 MODBUS to HART แสดงดังรูปที่:

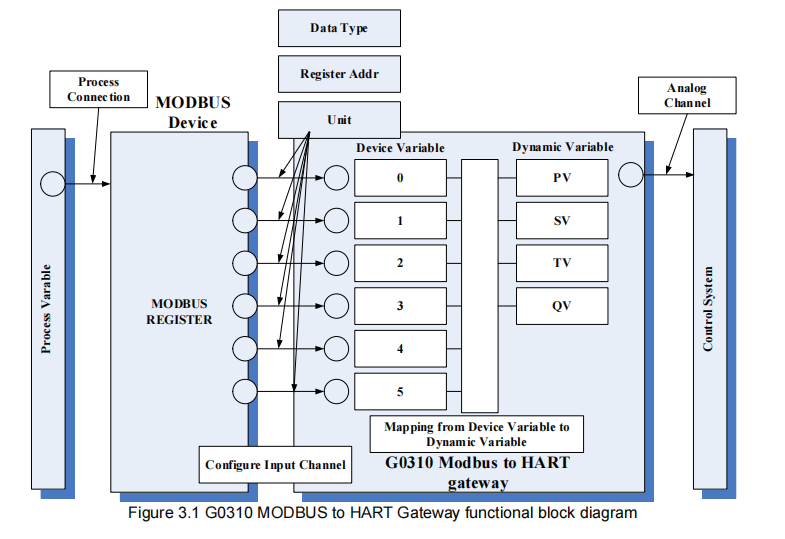

G0310 MODBUS to HART Gateway รองรับตัวแปรไดนามิก 4 ตัว และตัวแปรอุปกรณ์ 6 ตัว ผ่านทางรีจิสเตอร์ MODBUS ข้อมูลที่เลือกโดยอุปกรณ์ MODBUS จะถูกกำหนดค่าให้กับตัวแปรอุปกรณ์ของ G0310 MODBUS to HART Gateway จากนั้นจะเข้าสู่การแมปจากตัวแปรอุปกรณ์ไปยังตัวแปรไดนามิก เป็นเอาต์พุตของอุปกรณ์ รองรับสัญญาณอนาล็อกเอาต์พุต 4~20mA แผนภาพบล็อกการทำงานของ G0310 MODBUS to HART Gateway แสดงดังนี้:
G0310 เกตเวย์ MODBUS ไปยัง HARTคุณสมบัติ
นับรวมด้วย HART7.0
โหมด HART slave และ Modbus master
สัญญาณอนาล็อก 4~20mA ซ้อนทับสัญญาณดิจิทัล HART
รองรับอุปกรณ์ Modbus slave 1 ตัว
รองรับตัวแปรอุปกรณ์ 6 ตัว และตัวแปรไดนามิก 4 ตัว
กำหนดค่าเกตเวย์ผ่านอินเทอร์เฟซ HART
การเขียนข้อมูลเพื่อป้องกันข้อมูลผู้ใช้
รองรับกระแสไฟเตือนสูง/ต่ำ
อินเทอร์เฟซ RS485 Modbus
ไฟ LED แสดงสถานะการทำงานและการสื่อสาร
การติดตั้งแบบราง DIN มาตรฐาน
G0310 เกตเวย์ MODBUS ไปยัง HARTแอปพลิเคชัน
